Jak zainstalować lub wymienić zewnętrzne anteny w routerach komórkowych?

W tym poradniku opisano instalację i wymianę zewnętrznych anten w wybranych routerach komórkowych.

Instalacja zewnętrznych anten

Mudi 7

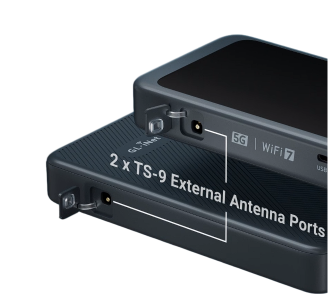

Mudi 7 (GL-E5800) jest wyposażony w dwa porty antenowe TS-9, które obsługują częstotliwości komórkowe od 600 MHz do 6 GHz. Możesz podłączyć zewnętrzne anteny (brak w zestawie), aby poprawić sygnał komórkowy w miejscach o słabym zasięgu. To idealne rozwiązanie do kamperów, piwnic i zastosowań wewnątrz budynków, gdy chcesz zwiększyć zasięg i zapewnić stabilne połączenie.

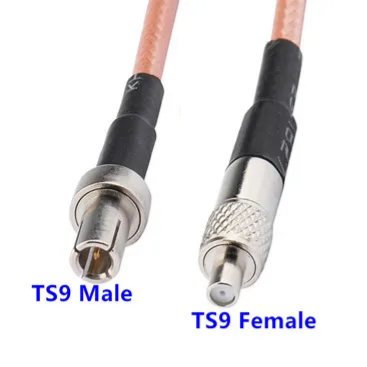

Porty TS-9 w Mudi 7 to złącza żeńskie (otwór wewnętrzny). Wymagają anten z męskim złączem TS-9 (wewnętrzny pin).

Spitz AX / Puli AX

Spitz AX (GL-X3000) i Puli AX (GL-XE3000) są wyposażone w następujące zewnętrzne anteny:

• 2 x anteny Wi-Fi (RP-SMA, 2.4G~2.5GHz, 5.15~5.84GHz)
• 4 x anteny 5G NR (SMA, 600MHz~6GHz)

Wykonaj poniższe kroki, aby zainstalować zewnętrzne anteny.

1. Podłącz anteny (kolejność nie ma znaczenia).

   • Podłącz dwie identyczne anteny Wi-Fi 6 do portów Wi-Fi 1 i Wi-Fi 2.
   • Podłącz cztery identyczne anteny 5G NR do portów MAIN, DIV, MIMO 1 i MIMO2.



2. Ustaw anteny pionowo, aby uzyskać optymalną wydajność.

Spitz Plus

Spitz Plus (GL-X2000) jest wyposażony w następujące zewnętrzne anteny:

• 2 x anteny Wi-Fi (RP-SMA, 2.4G~2.5GHz, 5.15~5.84GHz)
• 2 x anteny 4G (SMA, 600MHz~3.8GHz)

Wykonaj poniższe kroki, aby zainstalować zewnętrzne anteny.

1. Podłącz anteny (kolejność nie ma znaczenia).

   • Podłącz dwie identyczne anteny Wi-Fi do portów Wi-Fi 6.
   • Podłącz dwie identyczne anteny 4G do portu 4G.



2. Ustaw anteny pionowo, aby uzyskać optymalną wydajność.

Spitz

Spitz (GL-X750/GL-X750V2) jest wyposażony w 2 x zewnętrzne anteny 4G (SMA, 700M~2700MHz).

Wykonaj poniższe kroki, aby zainstalować zewnętrzne anteny.

1. Podłącz dwie identyczne anteny 4G do portów antenowych.



2. Ustaw anteny pionowo, aby uzyskać optymalną wydajność.

Collie

Collie (GL-X300B-RS485) jest wyposażony w następujące anteny:

• 1 x zewnętrzna antena 4G
• 2 x zewnętrzne anteny Wi-Fi

Wykonaj poniższe kroki, aby zainstalować anteny.

1. Podłącz anteny (kolejność nie ma znaczenia).

   • Podłącz dwie identyczne anteny Wi-Fi do portów 2.4G.
   • Podłącz pojedynczą antenę 4G do portu 4G.





2. Ustaw anteny pionowo, aby uzyskać optymalną wydajność.

Wymiana zewnętrznych anten

Poniższe instrukcje dotyczą wszystkich routerów komórkowych ze złączami dla zewnętrznych anten, z wyjątkiem Mudi 7 (GL-E5800). Kliknij tutaj, aby zobaczyć instrukcję instalacji anten zewnętrznych dla Mudi 7.

Możesz kupić dodatkowe anteny Wi-Fi lub 4G/5G NR, aby zastąpić te dołączone do zestawu i dostosować konfigurację swojej sieci.

Zalecamy jednak korzystanie z oryginalnych anten, ponieważ przed wysyłką przechodzą one szeroko zakrojone testy, które zapewniają optymalną wydajność i zgodność.

Jeśli wolisz używać anten innych producentów, zapoznaj się z poniższymi sekcjami, aby upewnić się, że wybierasz anteny z odpowiednim typem złącza.

Wskazówka: Jeśli kupisz nieodpowiednie anteny, możesz rozważyć zakup adaptera zmieniającego typ złącza (np. SMA-RP male na SMA female).

Anteny Wi-Fi

Podstawa anteny Wi-Fi wykorzystuje złącze RP-SMA female (gwint zewnętrzny i pin wewnętrzny). Wymaga ono anteny Wi-Fi ze złączem RP-SMA male (gwint wewnętrzny i otwór wewnętrzny).

Anteny 5G NR

Podstawa anteny 5G NR wykorzystuje złącze SMA female (gwint zewnętrzny i otwór wewnętrzny). Wymaga ono anteny 5G NR ze złączem SMA male (gwint wewnętrzny i pin wewnętrzny).

---
