Як записати журнали модема за допомогою qlog

Деякі маршрутизатори GL.iNet мають вбудовані модеми 3G/4G/5G. Якщо мережеве з’єднання нестабільне, може знадобитися експорт журналів модема для аналізу.

Нижче описано експорт журналів стільникового модема.

1. Підключення комп’ютера до маршрутизатора

Підключіть ноутбук до Wi-Fi маршрутизатора (SSID і пароль зазначені на нижній етикетці) або з’єднайте порт Ethernet комп’ютера з портом LAN маршрутизатора кабелем Ethernet.

2. Вхід до маршрутизатора через SSH

Див. цю інструкцію.

3. Отримання журналів модема

Виберіть відповідні кроки для моделі вашого пристрою.

GL-E5800

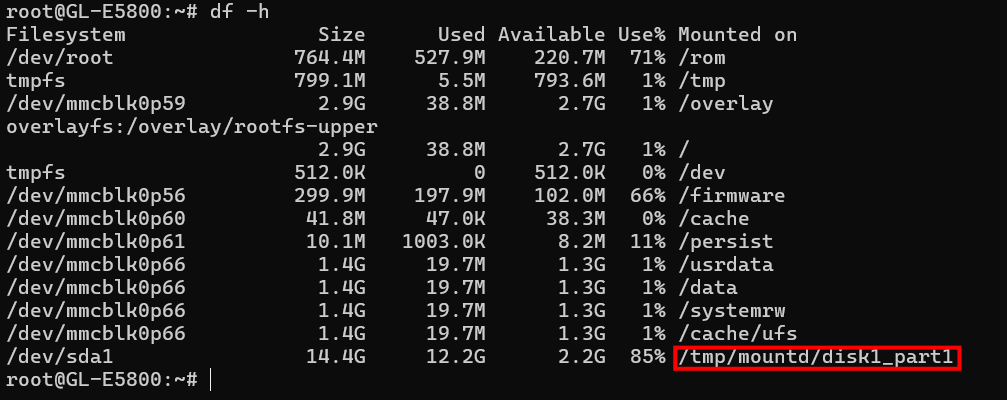

1. Вставте USB-флешнакопичувач, визначте його точку монтування командою df -h і запишіть шлях.

   У цьому прикладі точка монтування USB-накопичувача — /tmp/mountd/disk1_part1.



2. Завантажте файл конфігурації cfg.

   cd /etc/ && wget https://fw.gl-inet.com/tools/quectel_tool/4G_5G_2.cfg


3. Виконайте наведену нижче команду, щоб розпочати запис журналів модема. Замініть /tmp/mountd/disk1_part1 фактичним шляхом до точки монтування вашого USB-накопичувача.

   diag_mdlog -u -i -f /etc/4G_5G_2.cfg -o /tmp/mountd/disk1_part1/diag_$(date +%Y%m%d%H%M) &


4. Перезапустіть модем. Замініть <sim_slot> номером активного слота SIM-карти (1 або 2).

   gl_modem -B cpu -U <sim_slot> AT AT+CFUN=0; sleep 1; gl_modem -B cpu -U <sim_slot> AT AT+CFUN=1


   Наприклад, якщо активна SIM-карта 1:

   gl_modem -B cpu -U 1 AT AT+CFUN=0; sleep 1; gl_modem -B cpu -U 1 AT AT+CFUN=1


5. Зачекайте 3 хвилини та виконайте наведену нижче команду, щоб зупинити qlog.

   diag_mdlog -k

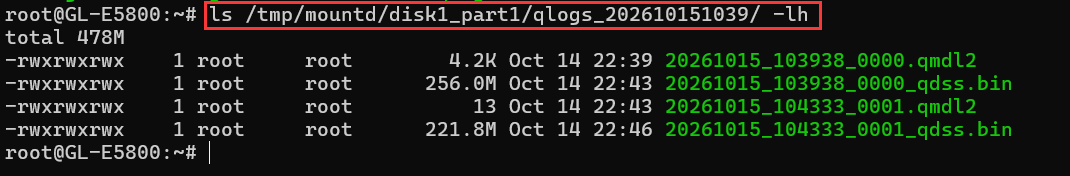

6. На USB-накопичувачі з’явиться папка з даними, зібраними qLog. Для їхнього декодування потрібен інструмент Quectel. Надішліть ці файли службі технічної підтримки GL.iNet або Quectel.



GL-X2000

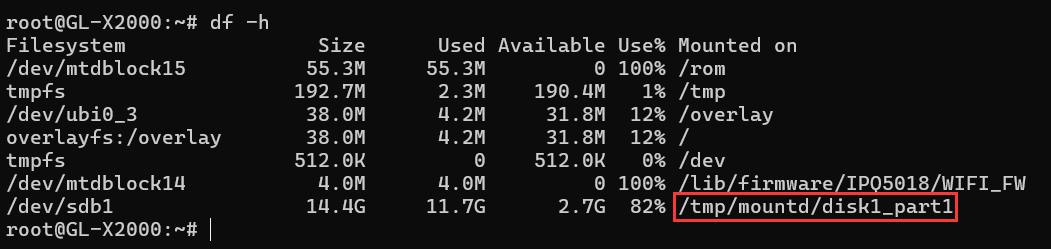

1. Вставте USB-флешнакопичувач, визначте його точку монтування командою df -h і запишіть шлях.

   У цьому прикладі точка монтування USB-накопичувача — /tmp/mountd/disk1_part1.

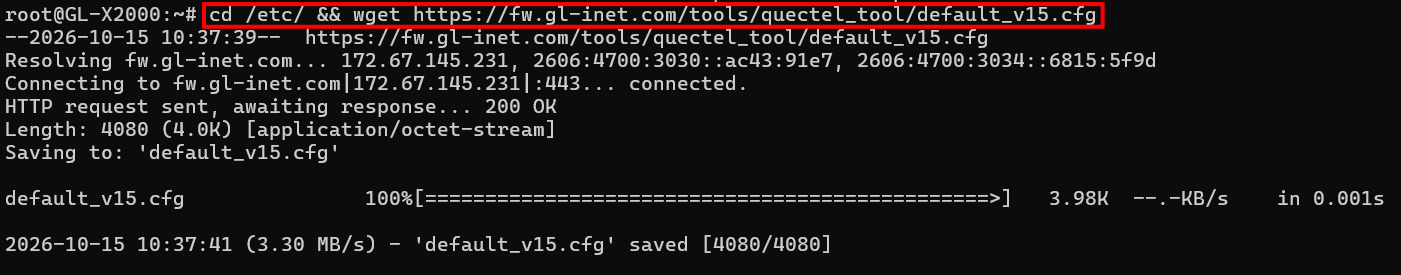

2. Завантажте файл конфігурації cfg.

   cd /etc/ && wget https://fw.gl-inet.com/tools/quectel_tool/default_v15.cfg

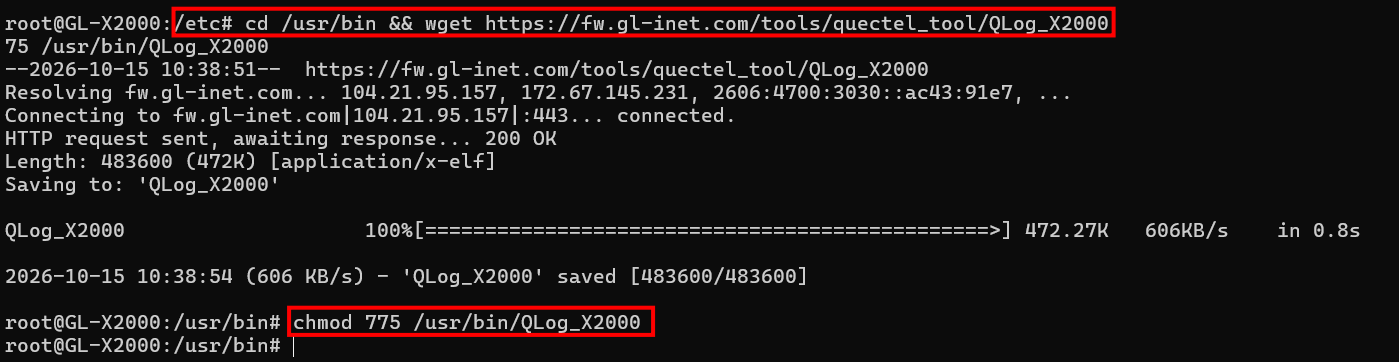

3. Завантажте інструмент qlog.

   cd /usr/bin && wget https://fw.gl-inet.com/tools/quectel_tool/QLog_X2000


   chmod 775 /usr/bin/QLog_X2000




4. Виконайте наведену нижче команду, щоб запустити qlog. Замініть /tmp/mountd/disk1_part1 фактичним шляхом до точки монтування вашого USB-накопичувача.

   QLog_X2000 -f /etc/default_v15.cfg -s /tmp/mountd/disk1_part1/qlogs_$(date +%Y%m%d%H%M) &


5. Перезапустіть модем.

   gl_modem -B 2-1 AT AT+CFUN=0; sleep 1; gl_modem -B 2-1 AT AT+CFUN=1


6. Зачекайте 3 хвилини та виконайте наведену нижче команду, щоб зупинити qlog.

   ps  | grep qlog | grep -v grep | awk '{print $1}' | xargs kill -9

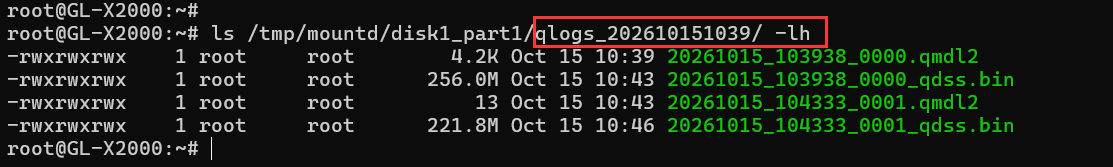

7. На USB-накопичувачі з’явиться папка з даними, зібраними qLog. Для їхнього декодування потрібен інструмент Quectel. Надішліть ці файли службі технічної підтримки GL.iNet або Quectel.



GL-XE300/GL-X750/GL-X300B

1. Вставте USB-флешнакопичувач, визначте його точку монтування командою df -h і запишіть шлях.

   У цьому прикладі точка монтування USB-накопичувача — /tmp/mountd/disk1_part1.



2. Виконайте наведені нижче команди, щоб завантажити qlog із сервера GL.iNet.

   cd /usr/bin/ && wget https://fw.gl-inet.com/tools/quectel_tool/qlog-ar9531-sha256-75fe8b


   chmod 775 qlog-ar9531-sha256-75fe8b


3. Увімкніть режим налагодження модема такою командою:

   gl_modem AT AT+QCFG=\"dbgctl\",0


4. Виконайте наведену нижче команду, щоб запустити qlog. Замініть /tmp/mountd/disk1_part1 фактичним шляхом до точки монтування вашого USB-накопичувача.

   qlog-ar9531-sha256-75fe8b -s /tmp/mountd/disk1_part1/qlogs_$(date +%Y%m%d%H%M) &


5. Перезапустіть модем.

   gl_modem AT AT+CFUN=0; sleep 1; gl_modem AT AT+CFUN=1


6. Зачекайте 3 хвилини та виконайте наведену нижче команду, щоб зупинити qlog.

   ps  | grep qlog | grep -v grep | awk '{print $1}' | xargs kill -9


7. На USB-накопичувачі з’явиться папка з даними, зібраними qLog. Для їхнього декодування потрібен інструмент Quectel. Надішліть ці файли службі технічної підтримки GL.iNet або Quectel.



GL-X3000/GL-XE3000

1. Вставте USB-флешнакопичувач, визначте його точку монтування командою df -h і запишіть шлях.

   У цьому прикладі точка монтування USB-накопичувача — /tmp/mountd/disk1_part1.



2. Виконайте наведені нижче команди, щоб завантажити qlog із сервера GL.iNet.

   cd /etc/ && wget https://fw.gl-inet.com/tools/quectel_tool/default_v15.cfg


   cd /usr/bin/ && wget https://fw.gl-inet.com/tools/quectel_tool/qlog-mtk7981a-sha256-78dda4


   chmod 775 qlog-mtk7981a-sha256-78dda4


3. Виконайте наведену нижче команду, щоб запустити qlog. Замініть /tmp/mountd/disk1_part1 фактичним шляхом до точки монтування вашого USB-накопичувача.

   qlog-mtk7981a-sha256-78dda4 -f /etc/default_v15.cfg -s /tmp/mountd/disk1_part1/qlogs_$(date +%Y%m%d%H%M) &


4. Перезапустіть модем.

   gl_modem -B 0001:01:00.0 SAT sp AT+CFUN=0; sleep 1; gl_modem -B 0001:01:00.0 SAT sp AT+CFUN=1


5. Зачекайте 3 хвилини та виконайте наведену нижче команду, щоб зупинити qlog.

   ps  | grep qlog | grep -v grep | awk '{print $1}' | xargs kill -9


6. На USB-накопичувачі з’явиться папка з даними, зібраними qLog. Для їхнього декодування потрібен інструмент Quectel. Надішліть ці файли службі технічної підтримки GL.iNet або Quectel.



---
