GL-M2 Benutzerhandbuch

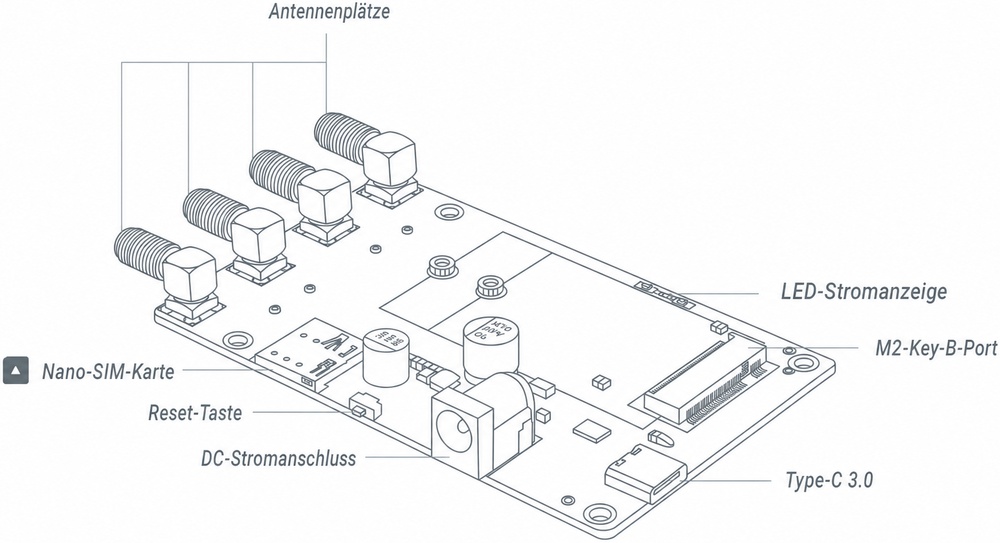

Hardwareinformationen

GL-M2 ist ein 5G-Entwicklungsboard für DIY-Enthusiasten, die ihre eigenen Router und Modems bauen möchten. Mit dem 5G-Modul und den 5G-Antennen des GL-M2 stellt es eine hochwertige 5G-Mobilfunkverbindung bereit.

GL-M2 specifications

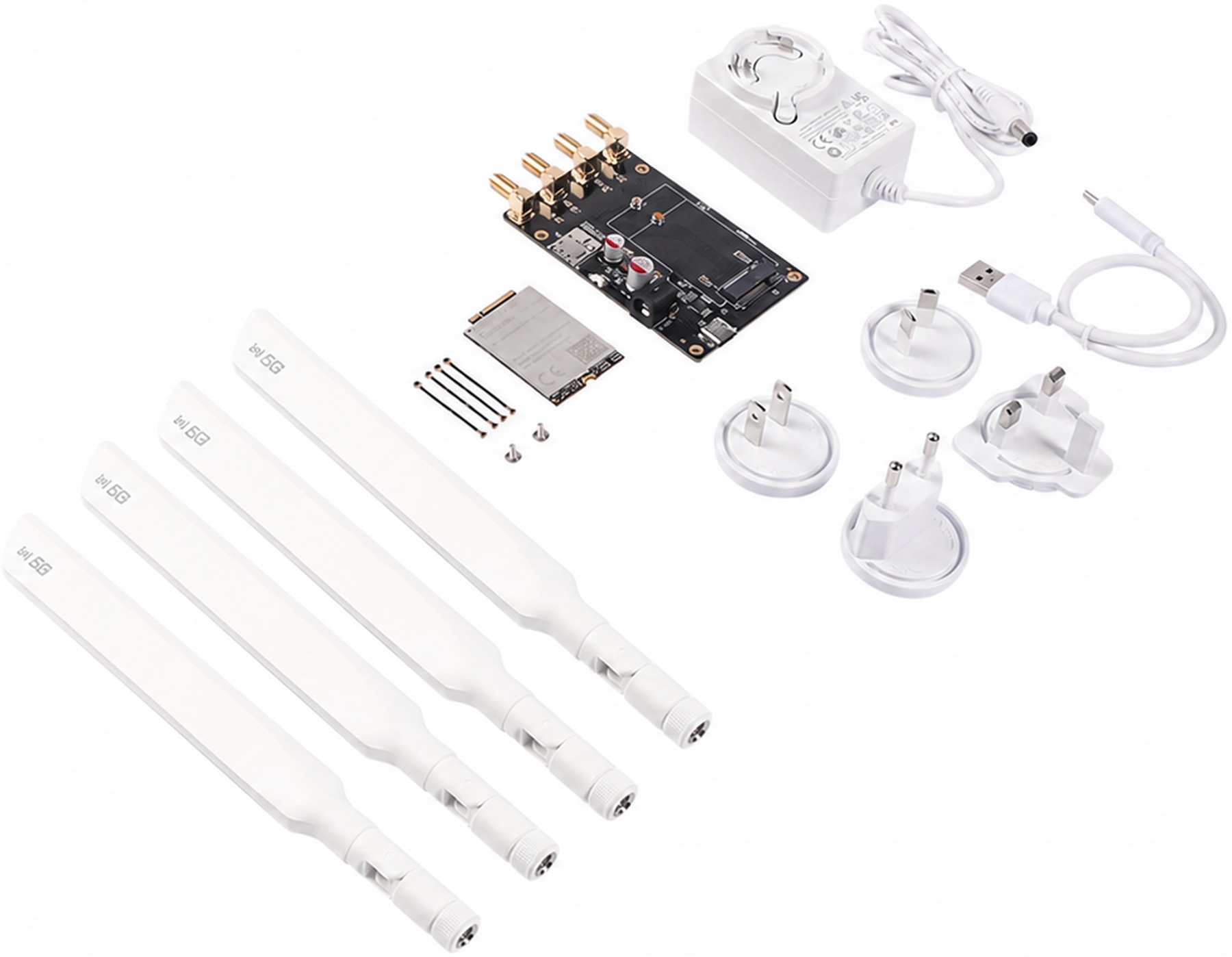

Lieferumfang

Der Lieferumfang umfasst:

• 1 x GL-M2 Development Board
• 4 x 5G-Antennen
• 4 x IPEX-Steckverbinder
• 2 x Schrauben
• 1 x DC-Netzadapter
• 1 x Universal-Steckeradapter (US, EU, UK & AU)
• 1 x 5G-Modul (optional)
• 1 x Type-C-Kabel

Erste Einrichtung

Sehen Sie sich dieses Video an oder folgen Sie den untenstehenden Schritten.

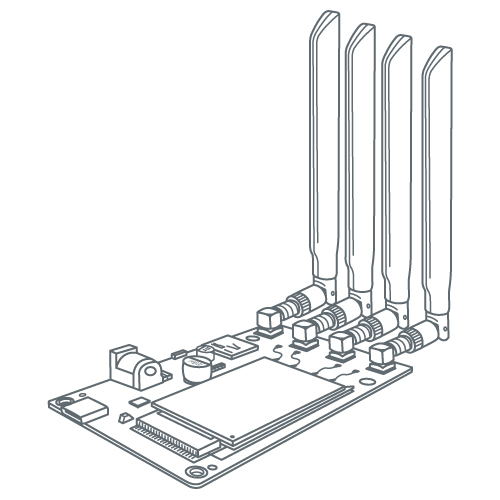

1. Installieren Sie das Modul und die Antenne.

   Verwenden Sie ein HF-Konverter-Verlängerungskabel oder ein SMA-Antennenkabel, um die Antenne mit der IPEX-Schnittstelle des Moduls zu verbinden.

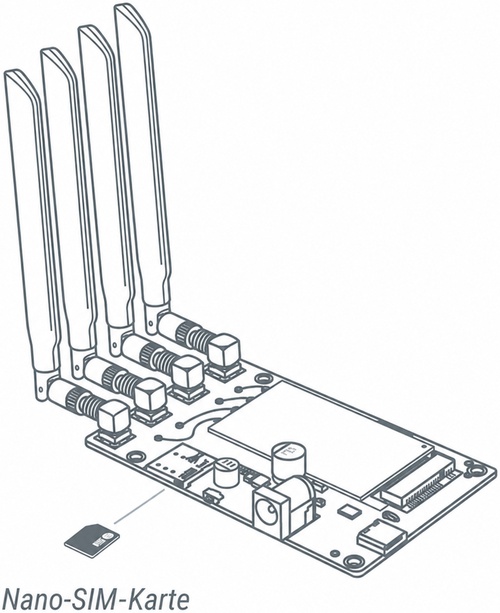

2. Setzen Sie die Nano-SIM-Karte ein.

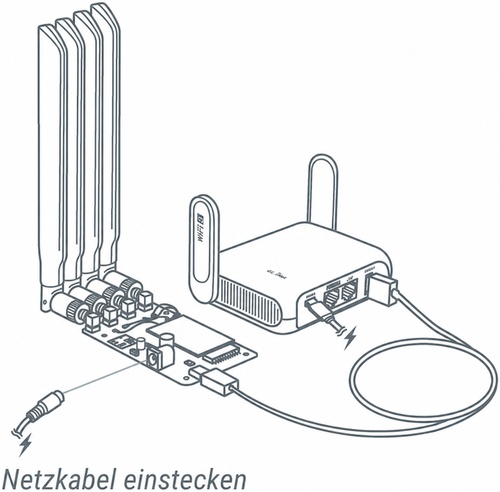

3. Einschalten.

   Schließen Sie das Board an eine Gleichstromversorgung an und verwenden Sie ein Type-C-auf-USB-3.0-Datenkabel, um es mit dem Router oder einem anderen Gerät zu verbinden.



Hinweis:

• Während des Betriebs ist eine Verbindung zu einer DC-Stromversorgung erforderlich, um eine stabile Stromversorgung sicherzustellen.

• Wenn die Betriebsanzeige rot leuchtet, zeigt dies eine funktionierende Stromversorgung an.

M2 mit GL.iNet-Routern verbinden

GL-M2 (mit installiertem 5G-Modul RM520N-GL) ist mit den folgenden Modellen kompatibel:

• Slate 7 Pro (GL-BE10000)
• Brume 3 (GL-MT5000)
• Beryl 7 (GL-MT3600BE)
• Flint 3e (GL-BE6500)
• Flint 3 (GL-BE9300)
• Slate 7 (GL-BE3600)
• Flint 2 (GL-MT6000)
• Flint (GL-AX1800)
• Beryl AX (GL-MT3000)
• Slate AX (GL-AXT1800)
• Brume 2 (GL-MT2500)

Hinweis: Die oben aufgeführte Liste kompatibler Router wurde mit dem 5G-Modul RM520N‑GL validiert. Die Kompatibilität mit anderen Modulen ist nicht garantiert.

Führen Sie die folgenden Schritte aus, um das M2 mit Ihrem GL.iNet-Router zu verbinden.

1. Verbinden Sie das M2 mit einem USB-Kabel mit einem GL.iNet-Router.

2. Verbinden Sie ein Gerät (z. B. einen Computer oder Laptop) mit einem Ethernet-Kabel mit dem GL.iNet-Router.

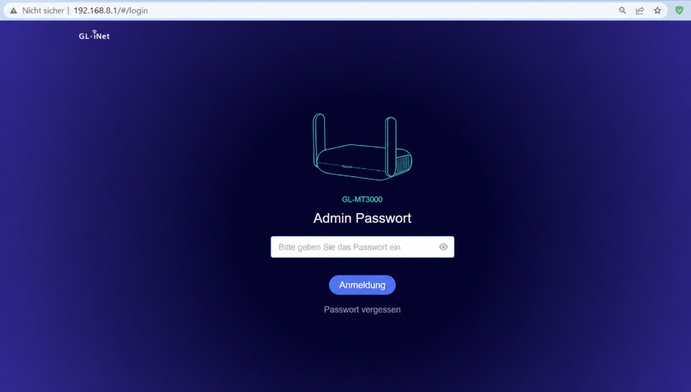

3. Öffnen Sie auf Ihrem Gerät einen Webbrowser, rufen Sie http://192.168.8.1 auf und melden Sie sich im Web-Admin-Panel an.

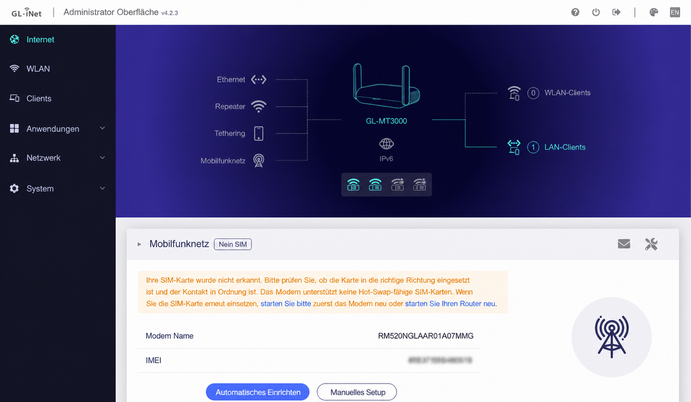

4. Klicken Sie auf der Seite INTERNET im Abschnitt Cellular auf Auto Setup, um eine Internetverbindung herzustellen.

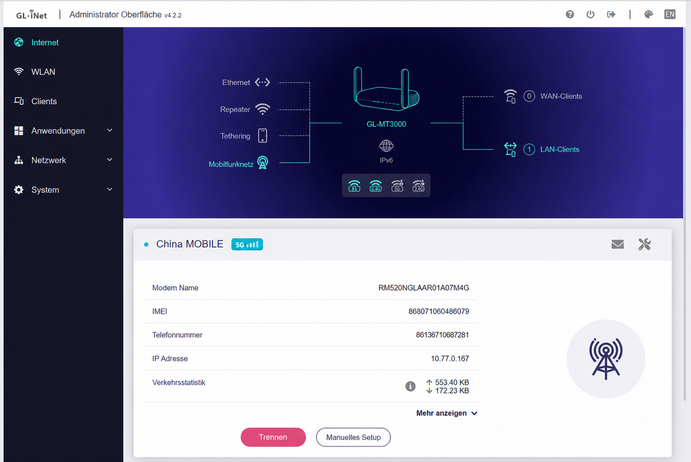

5. Nach erfolgreicher Verbindung zeigt die Seite die Verbindungsdetails wie unten dargestellt an.
