So installieren oder wechseln Sie externe Antennen für Mobilfunkrouter

Dieses Tutorial beschreibt die Installation und den Austausch externer Antennen für einige Mobilfunkrouter.

Externe Antennen installieren

Mudi 7

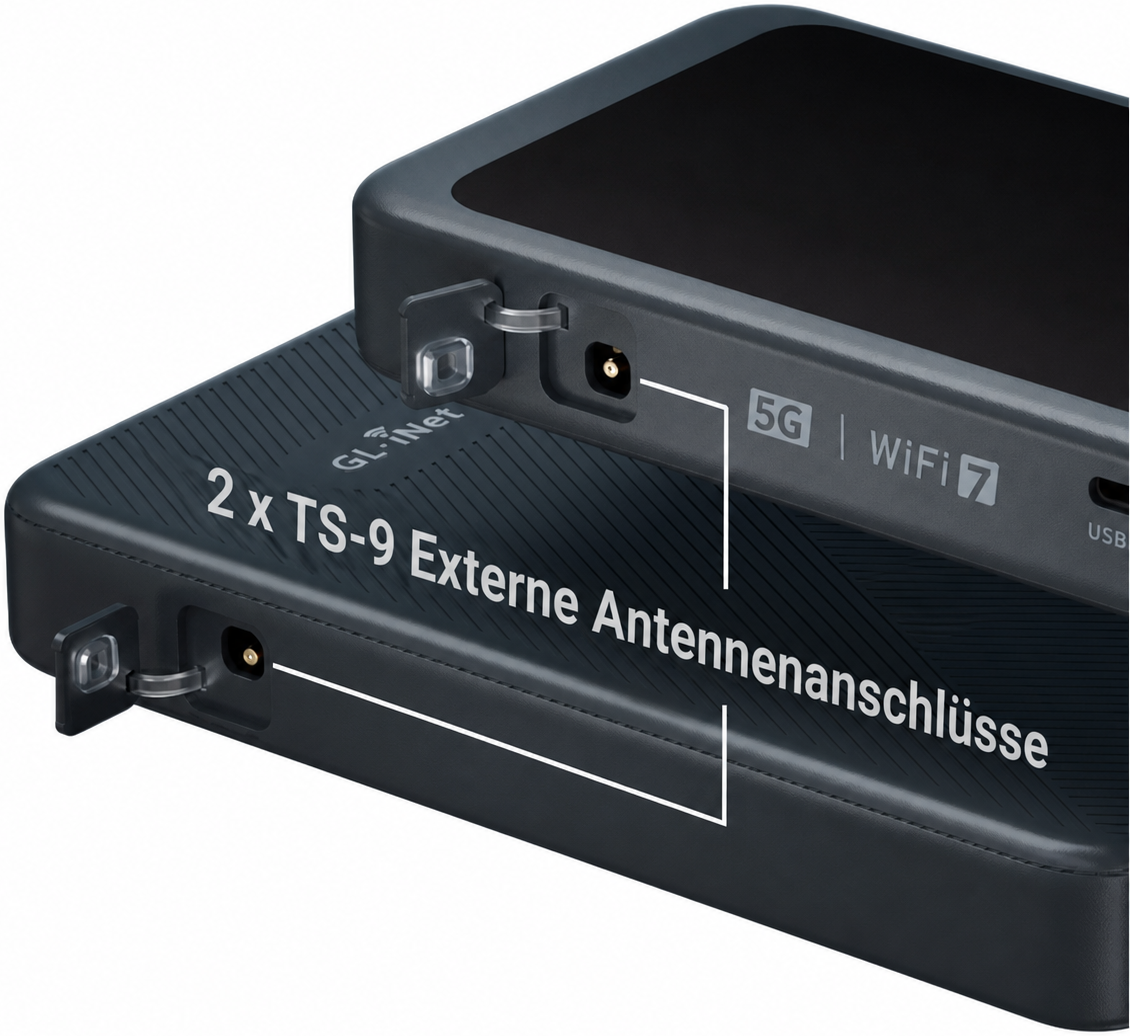

Mudi 7 (GL-E5800) ist mit zwei TS‑9-Antennenports ausgestattet, die Mobilfunkfrequenzen von 600 MHz bis 6 GHz unterstützen. Sie können externe Antennen (nicht im Lieferumfang enthalten) anschließen, um das Mobilfunksignal in Bereichen mit schwacher Abdeckung zu verbessern. Das Gerät eignet sich ideal für Wohnmobile, Keller und Innenräume, um die Reichweite zu erweitern und eine stabile Verbindung sicherzustellen.

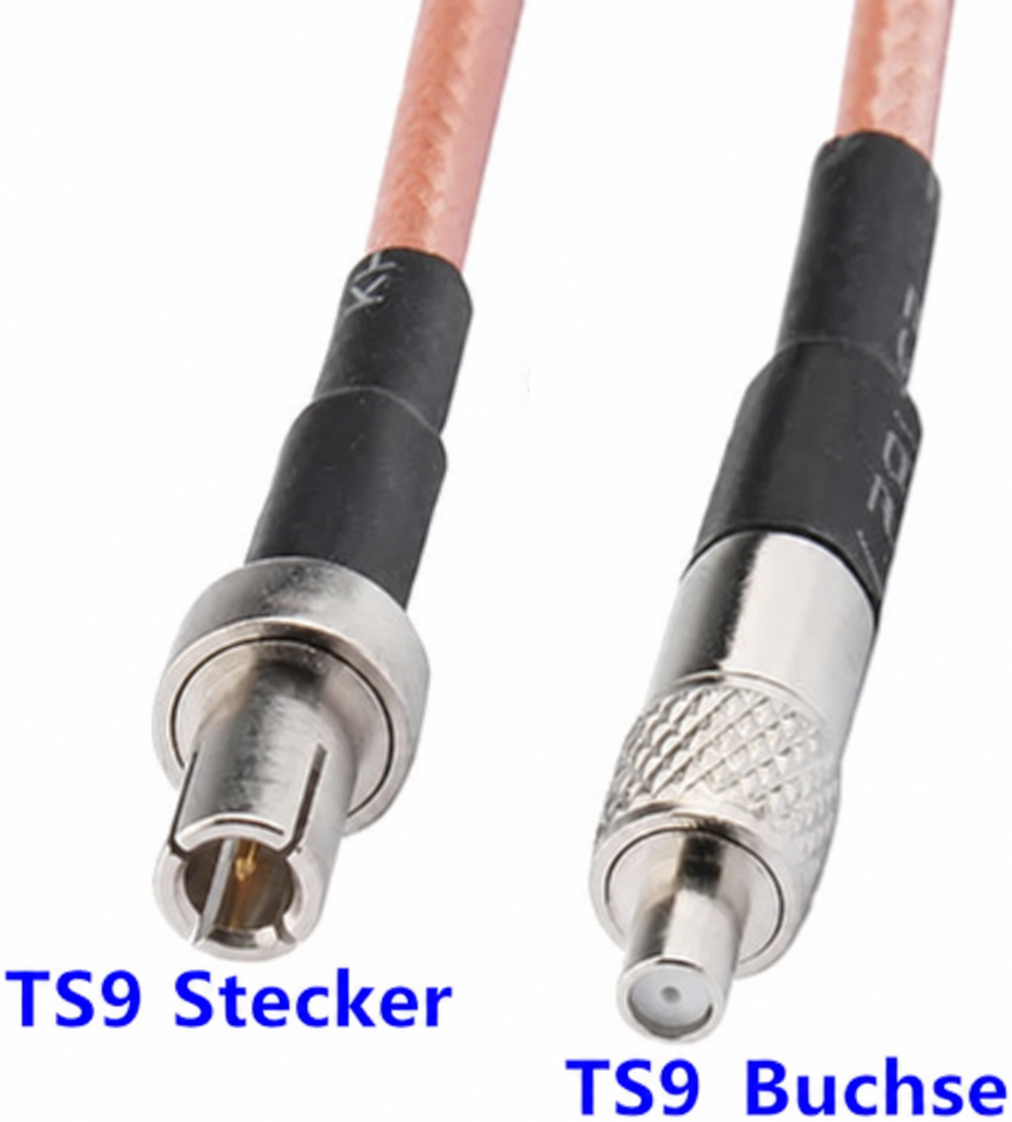

Die TS‑9-Ports am Mudi 7 sind Buchsenanschlüsse (Innenöffnung). Sie benötigen Antennen mit einem TS‑9-Stecker (Innenstift).

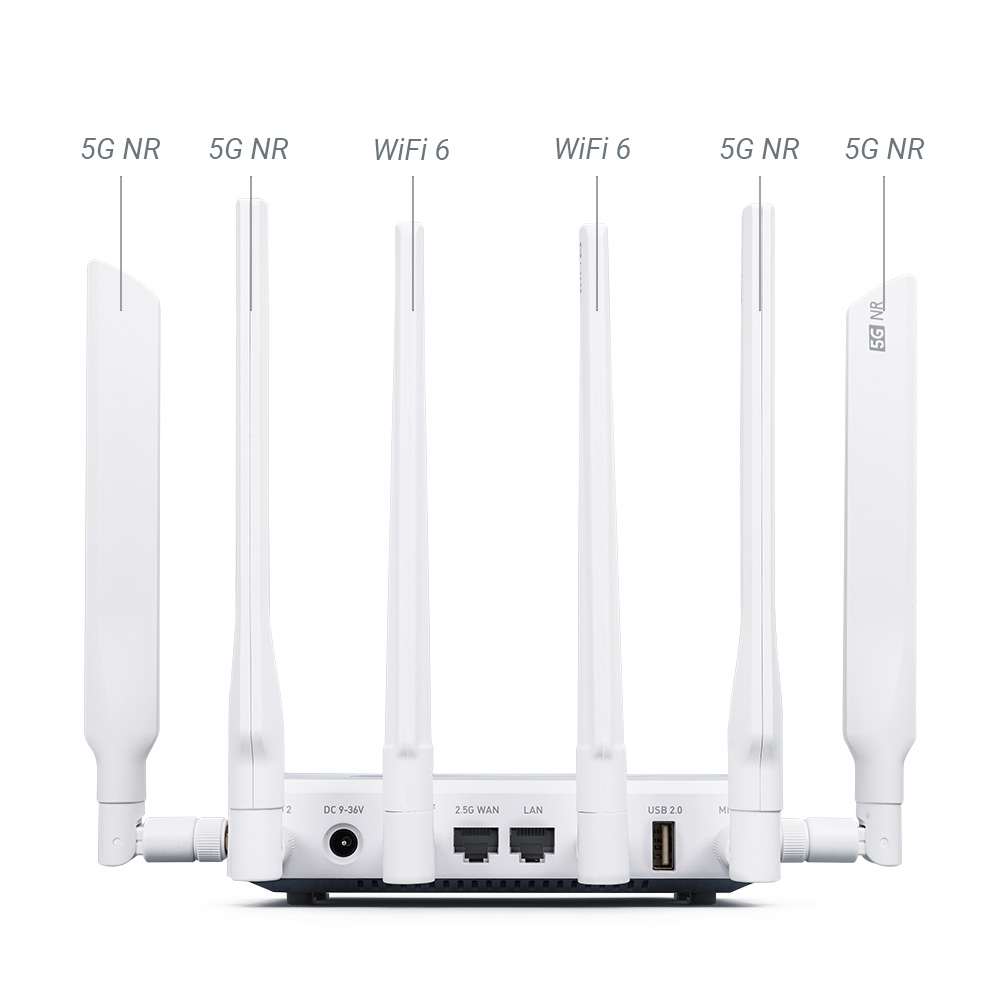

Spitz AX / Puli AX

Spitz AX (GL-X3000) und Puli AX (GL-XE3000) werden mit den folgenden externen Antennen geliefert:

• 2 x Wi-Fi-Antennen (RP-SMA, 2.4G~2.5GHz, 5.15~5.84GHz)
• 4 x 5G-NR-Antennen (SMA, 600MHz~6GHz)

Gehen Sie zum Installieren der externen Antennen wie folgt vor:

1. Befestigen Sie die Antennen (in beliebiger Reihenfolge).

   • Befestigen Sie die beiden identischen Wi-Fi-6-Antennen an den Ports Wi-Fi 1 und Wi-Fi 2.
   • Befestigen Sie die vier identischen 5G-NR-Antennen an den Ports MAIN, DIV, MIMO 1 und MIMO2.



2. Richten Sie die Antennen für optimale Leistung nach oben aus.

Spitz Plus

Spitz Plus (GL-X2000) wird mit den folgenden externen Antennen geliefert:

• 2 x Wi-Fi-Antennen (RP-SMA, 2.4G~2.5GHz, 5.15~5.84GHz)
• 2 x 4G-Antennen (SMA, 600MHz~3.8GHz)

Gehen Sie zum Installieren der externen Antennen wie folgt vor:

1. Befestigen Sie die Antennen (in beliebiger Reihenfolge).

   • Befestigen Sie die beiden identischen Wi-Fi-Antennen an den Wi-Fi 6-Ports.
   • Befestigen Sie die beiden identischen 4G-Antennen am 4G-Port.



2. Richten Sie die Antennen für optimale Leistung nach oben aus.

Spitz

Spitz (GL-X750/GL-X750V2) wird mit 2 x externen 4G-Antennen (SMA, 700M~2700MHz) geliefert.

Gehen Sie zum Installieren der externen Antennen wie folgt vor:

1. Befestigen Sie die beiden identischen 4G-Antennen an den Antennenports.



2. Richten Sie die Antennen für optimale Leistung nach oben aus.

Collie

Es gibt drei Versionen von Collie: GL-X300B-RS485, GL-X300B-BLE und GL-X300B-GPS.

GL-X300B-RS485

Collie (GL-X300B-RS485) wird mit den folgenden Antennen geliefert:

• 1 x externe 4G-Antenne
• 2 x externe Wi-Fi-Antennen (2.4GHz)

Gehen Sie zum Installieren der Antennen wie folgt vor:

1. Befestigen Sie die Antennen (in beliebiger Reihenfolge).

   • Befestigen Sie die beiden identischen Wi-Fi-Antennen an den 2.4G-Ports.
   • Befestigen Sie die einzelne 4G-Antenne am 4G-Port.



2. Richten Sie die Antennen für optimale Leistung nach oben aus.

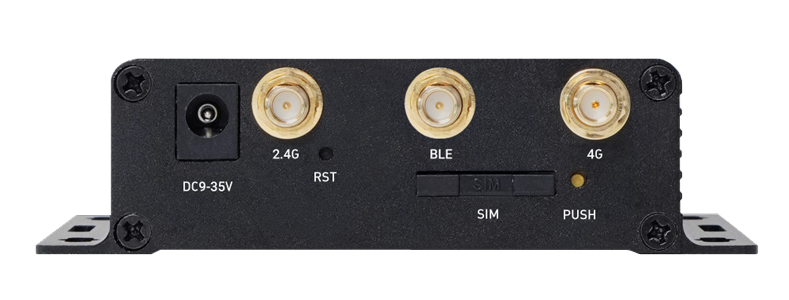

GL-X300B-BLE

Collie (GL-X300B-BLE) wird mit den folgenden Antennen geliefert:

• 1 x externe 4G-Antenne
• 1 x externe Wi-Fi-Antenne (2.4GHz)
• 1 x externe BLE-Antenne

Gehen Sie zum Installieren der Antennen wie folgt vor:

1. Befestigen Sie die Antennen (in beliebiger Reihenfolge).

   • Befestigen Sie die einzelne Wi-Fi-Antenne am 2.4G-Port.
   • Befestigen Sie die einzelne 4G-Antenne am 4G-Port.
   • Befestigen Sie die einzelne BLE-Antenne am BLE-Port.



2. Richten Sie die Antennen für optimale Leistung nach oben aus.

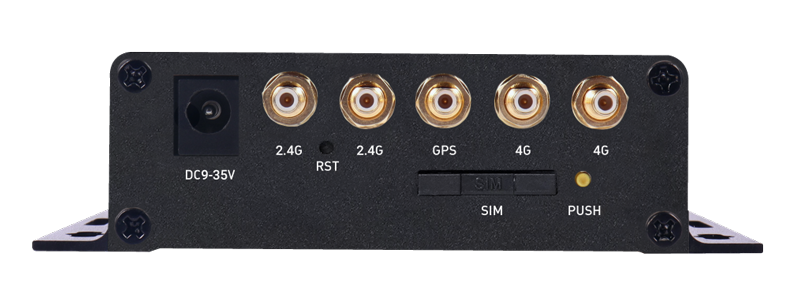

GL-X300B-GPS

Collie (GL-X300B-GPS) wird mit den folgenden Antennen geliefert:

• 2 x externe 4G-Antennen
• 2 x externe Wi-Fi-Antennen (2.4GHz)
• 1 x externe GPS-Antenne

Gehen Sie zum Installieren der Antennen wie folgt vor:

1. Befestigen Sie die Antennen (in beliebiger Reihenfolge).

   • Befestigen Sie die beiden identischen Wi-Fi-Antennen an den 2.4G-Ports.
   • Befestigen Sie die beiden identischen 4G-Antennen an den 4G-Ports.
   • Befestigen Sie die einzelne GPS-Antenne am GPS-Port.



2. Positionieren Sie die Antennen korrekt und vermeiden Sie ein Verheddern, um optimale Leistung sicherzustellen.



Externe Antennen wechseln

Die folgenden Anweisungen gelten für alle Mobilfunkrouter mit externen Antennenports, außer Mudi 7 (GL-E5800). Klicken Sie hier, um die Anleitung zur Installation externer Antennen für Mudi 7 anzuzeigen.

Sie können zusätzliche Wi-Fi- oder 4G/5G-NR-Antennen kaufen, um die im Lieferumfang enthaltenen Antennen zu ersetzen und Ihr Netzwerksetup individuell anzupassen.

Wir empfehlen jedoch die Verwendung der Originalantennen, da diese vor dem Versand umfassend getestet wurden, um optimale Leistung und Kompatibilität sicherzustellen.

Wenn Sie lieber Antennen von Drittanbietern verwenden möchten, lesen Sie die folgenden Abschnitte, um sicherzustellen, dass Sie Antennen mit dem richtigen Anschlusstyp auswählen.

Tipp: Wenn Sie die falschen Antennen gekauft haben, können Sie einen Adapter in Betracht ziehen, der zwischen den Anschlüssen umsetzt (z. B. SMA-RP male auf SMA female).

Wi-Fi-Antennen

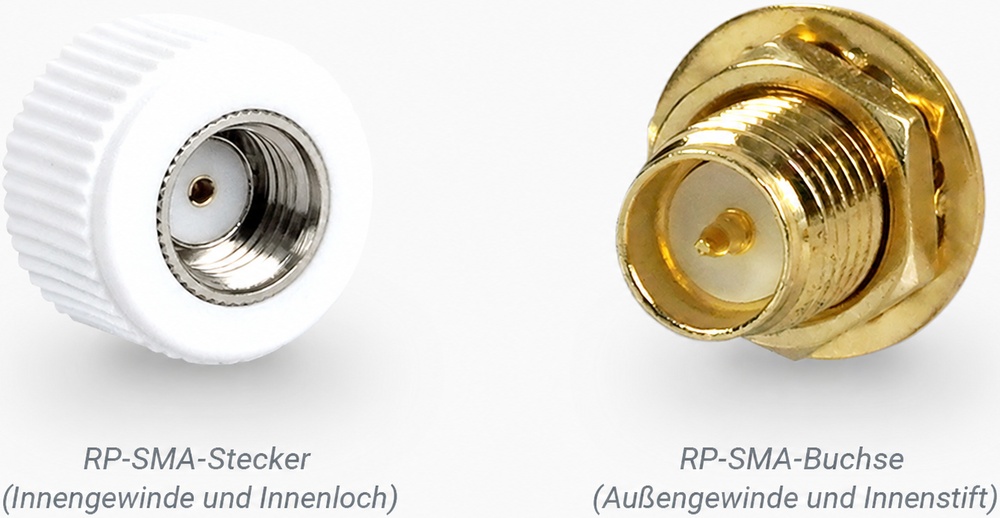

Die Basis der Wi-Fi-Antenne verwendet einen RP-SMA-Buchsenanschluss (Außengewinde und Innenstift). Erforderlich ist eine Wi-Fi-Antenne mit einem RP-SMA-Stecker (Innengewinde und Innenöffnung).

5G-NR-Antennen

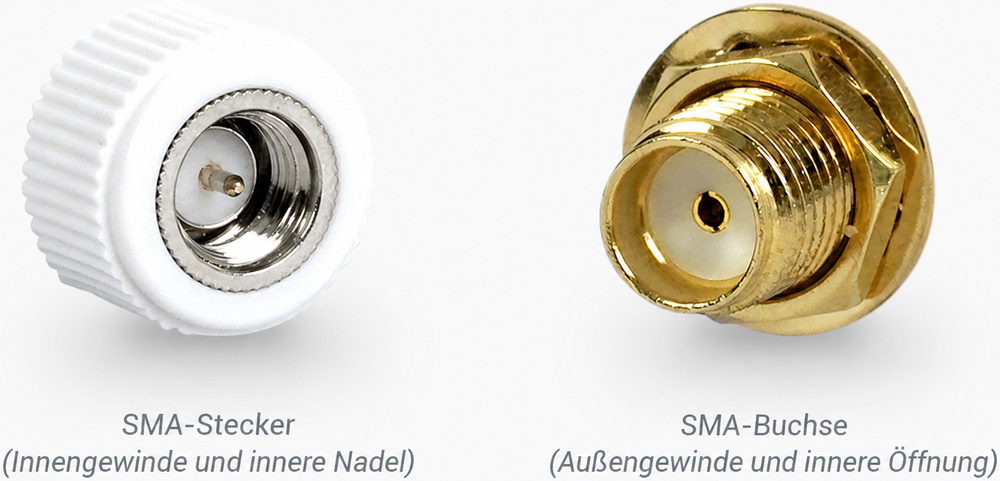

Die Basis der 5G-NR-Antenne verwendet einen SMA-Buchsenanschluss (Außengewinde und Innenöffnung). Erforderlich ist eine 5G-NR-Antenne mit einem SMA-Stecker (Innengewinde und Innenstift).

---
