GL-S20 Benutzerhandbuch¶
Hardwareinformationen¶
GPIO-Liste¶
| ESP32-WROOM-32U GPIO-Bezeichnung | SIGNAL | FUNKTION |
|---|---|---|
| GPIO0 | GPIO0 | mit Pin DTR des ch340c verbunden, damit das Gerät in den Download-Modus wechselt |
| GPIO1 | BUTTON | Tasteneingang, für Reset verwendet |
| GPIO2 | GPIO2 | zur Steuerung des h2-Reset-IO |
| GPIO3 | GPIO3 | zur Steuerung des h2-Boot-IO |
| GPIO4 | PHY_SPI_INT | Interrupt-GPIO-Nummer des SPI-Ethernet-Moduls |
| GPIO5 | PHY_RESET | PHY-Reset-GPIO-Nummer des SPI-Ethernet-Moduls |
| GPIO6 | NETWORK_LED | Steuerung der Netzwerk-LED (grün) |
| GPIO7 | NETWORK_LED | Steuerung der Netzwerk-LED (rot) |
| GPIO8 | UART1 RX | zur Verbindung mit h2 uart0 tx |
| GPIO9 | POWER_LED | Steuerung der Power-LED (grün) |
| GPIO10 | PHY_SPI_CSN | SPI-CS-GPIO-Nummer des SPI-Ethernet-Moduls |
| GPIO11 | PHY_SPI_MOSI | SPI-MOSI-GPIO-Nummer des SPI-Ethernet-Moduls |
| GPIO12 | PHY_SPI_CK | SPI-SCLK-GPIO-Nummer des SPI-Ethernet-Moduls |
| GPIO13 | PHY_SPI_MISO | SPI-MISO-GPIO-Nummer des SPI-Ethernet-Moduls |
| GPIO14 | POWER_LED | Steuerung der Power-LED (rot) |
| GPIO15 | NETWORK_LED | Steuerung der Netzwerk-LED (gelb) |
| GPIO16 | BUTTON | Tasteneingang, zur Steuerung der IoT-Funktion |
| GPIO17 | IOT_LED | Steuerung der IoT-LED (grün) |
| GPIO18 | IOT_LED | Steuerung der IoT-LED (rot) |
| GPIO19 | IOT_LED | Steuerung der IoT-LED (gelb) |
| GPIO20 | POWER_LED | Steuerung der Power-LED (gelb) |
| GPIO21 | UART1 RTS | zur Verbindung mit h2 uart0 cts |
| GPIO35 | GPIO35 | NC |
| GPIO36 | GPIO36 | NC |
| GPIO37 | GPIO37 | NC |
| GPIO38 | GPIO38 | NC |
| GPIO39 | GPIO39 | NC |
| GPIO40 | PTA_REQUEST | für PTA |
| GPIO41 | PTA_PRIORITY | für PTA |
| GPIO42 | PTA_GRANT | für PTA |
| GPIO43 | UART0 TX | Ausgang des seriellen Debugging-Ports |
| GPIO44 | UART0 RX | Eingang des seriellen Debugging-Ports |
| GPIO45 | PTA_TX_LINE | für PTA |
| GPIO46 | GPIO46 | NC |
| GPIO47 | UART1 CTS | zur Verbindung mit h2 uart0 rts |
| GPIO48 | UART1 TX | zur Verbindung mit h2 uart0 rx |

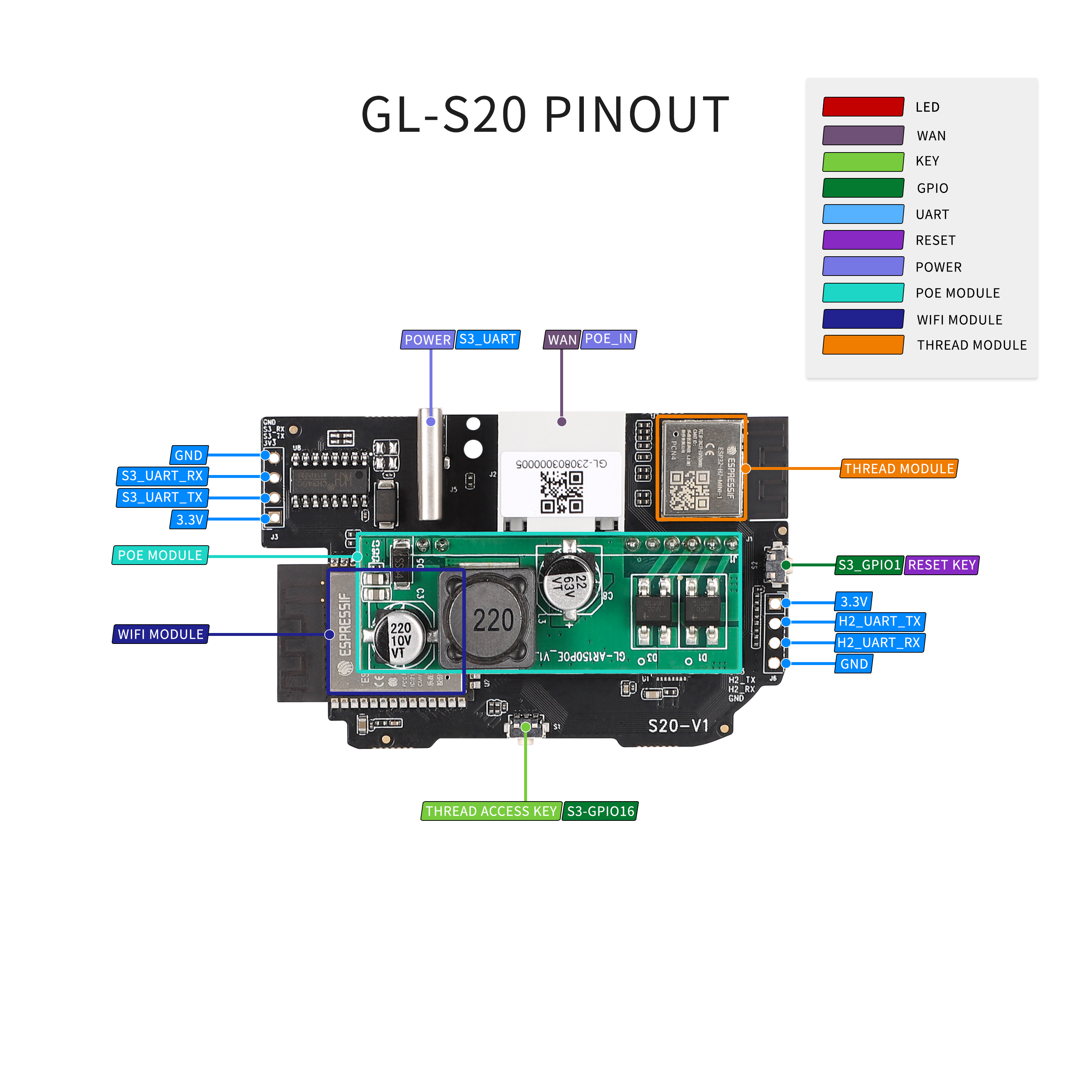

PCB-Pinbelegung¶
Erste Einrichtung¶
Bitte lesen Sie in der IoT-Dokumentation die Seite GL-S20.
Benutzerhandbuch¶
Bitte lesen Sie in der IoT-Dokumentation das Benutzerhandbuch.
Anleitung zur Firmware-Kompilierung¶
Bitte lesen Sie in der IoT-Dokumentation die Anleitung zur Firmware-Kompilierung.
